WEHOLine by KRÖNING

zurück zur Produktübersicht

Beschreibung

Verpackungsanlage für Six-Packs

WEHOLine by KRÖNING

Aufgabe Verpackung und Einsetzen von Getränke-Sixpacks in Kisten
Größe XS – XL
Branche Getränke
Hauptfunktion Bewegen, Verpacken, Sonstiges
Schnittstellen
Individualisierungsgrad Serie

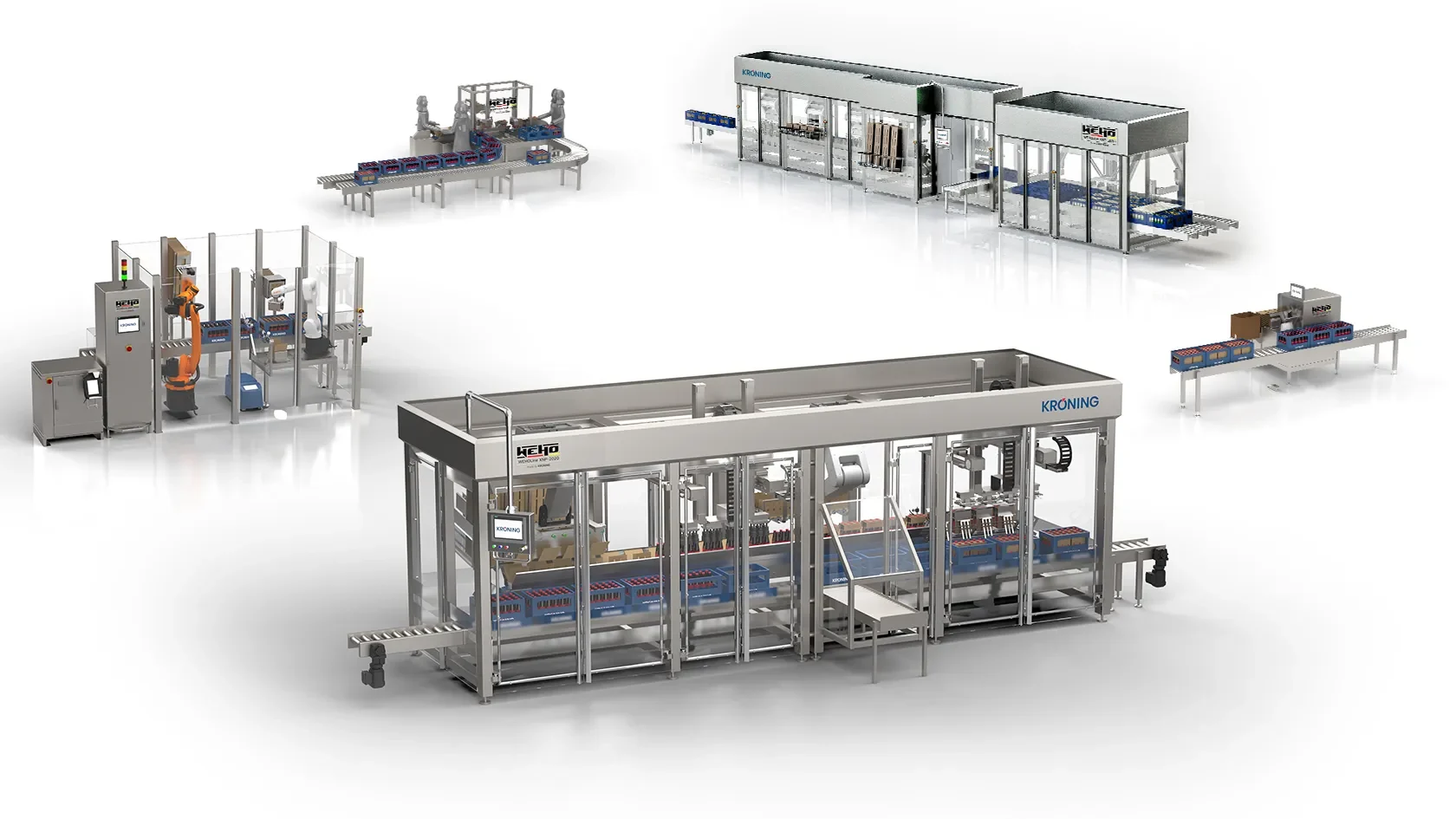

Überblick

WEHOLine® L

  • 48 Packs/Min.
  • Vollautomatische Lösung

WEHOLine® M

  • 10 – 12 Packs/Min.
  • Vollautomatische Lösung

WEHOLine® S

  • 10 – 12 Packs/Min.
  • 2 – 3 Bediener

WEHOLine® XL

  • 48 Packs/Min.
  • Vollautomatische Lösung mit Mischpackung

WEHOLine® XS

  • 2 – 3 Packs/Min.
  • 1 Bediener

Varianten

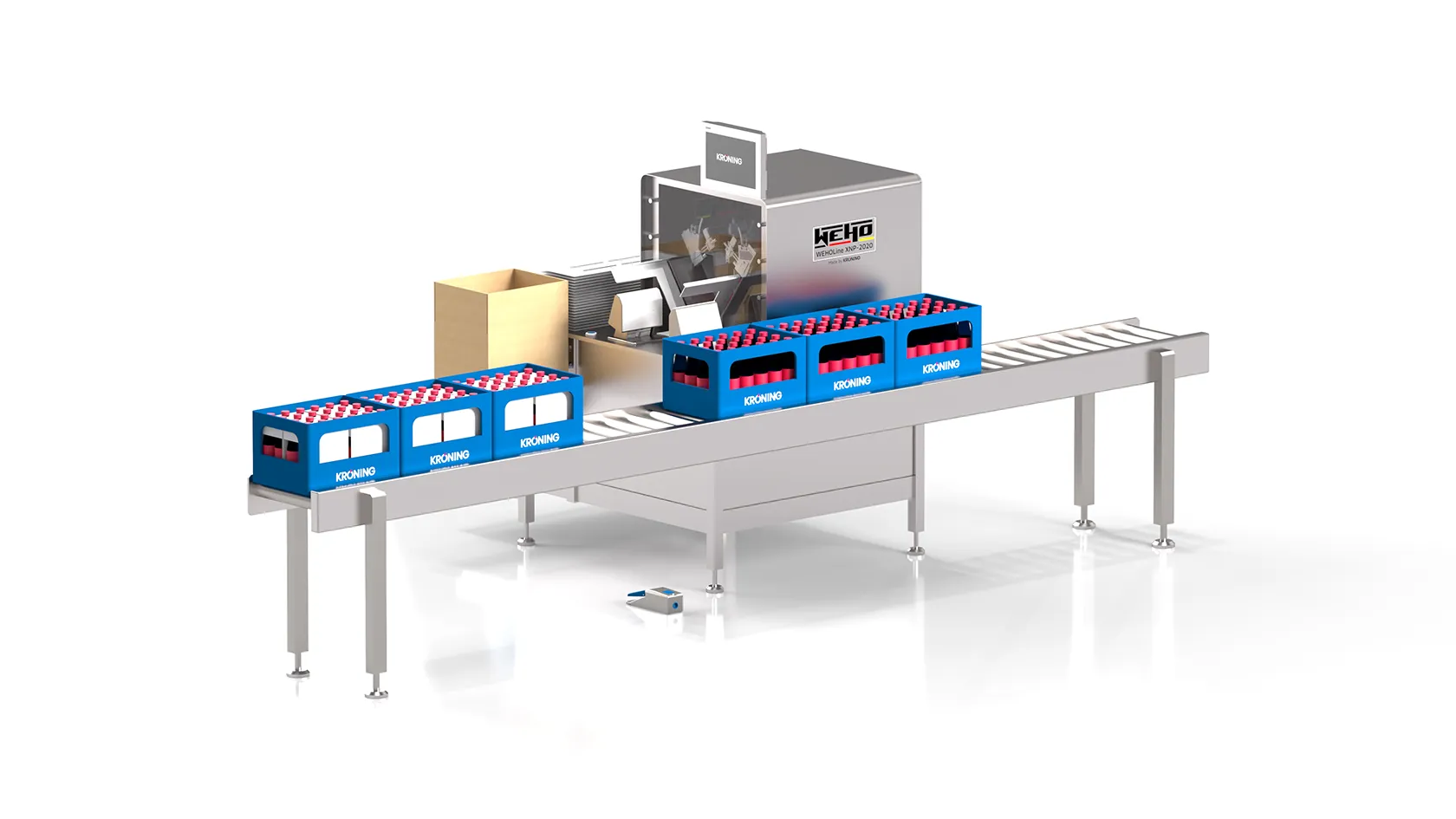

WEHOLine® XS

Die kleinste Ausbaustufe des Systems bietet vor allem für kleine Produktionsvolumen den perfekten Einstieg in die Verpackungsautomatisierung mit WEHO®Pack.

  • Bestückung der Anlage mit aufgefaltetem Cluster, Flaschen und Clip durch einen Bediener
  • Automatisierte Verleimung und Befestigung der Verpackung auf Knopfdruck
  • Bestückung von 2 – 3 Packs pro Minute
  • 1 Bediener

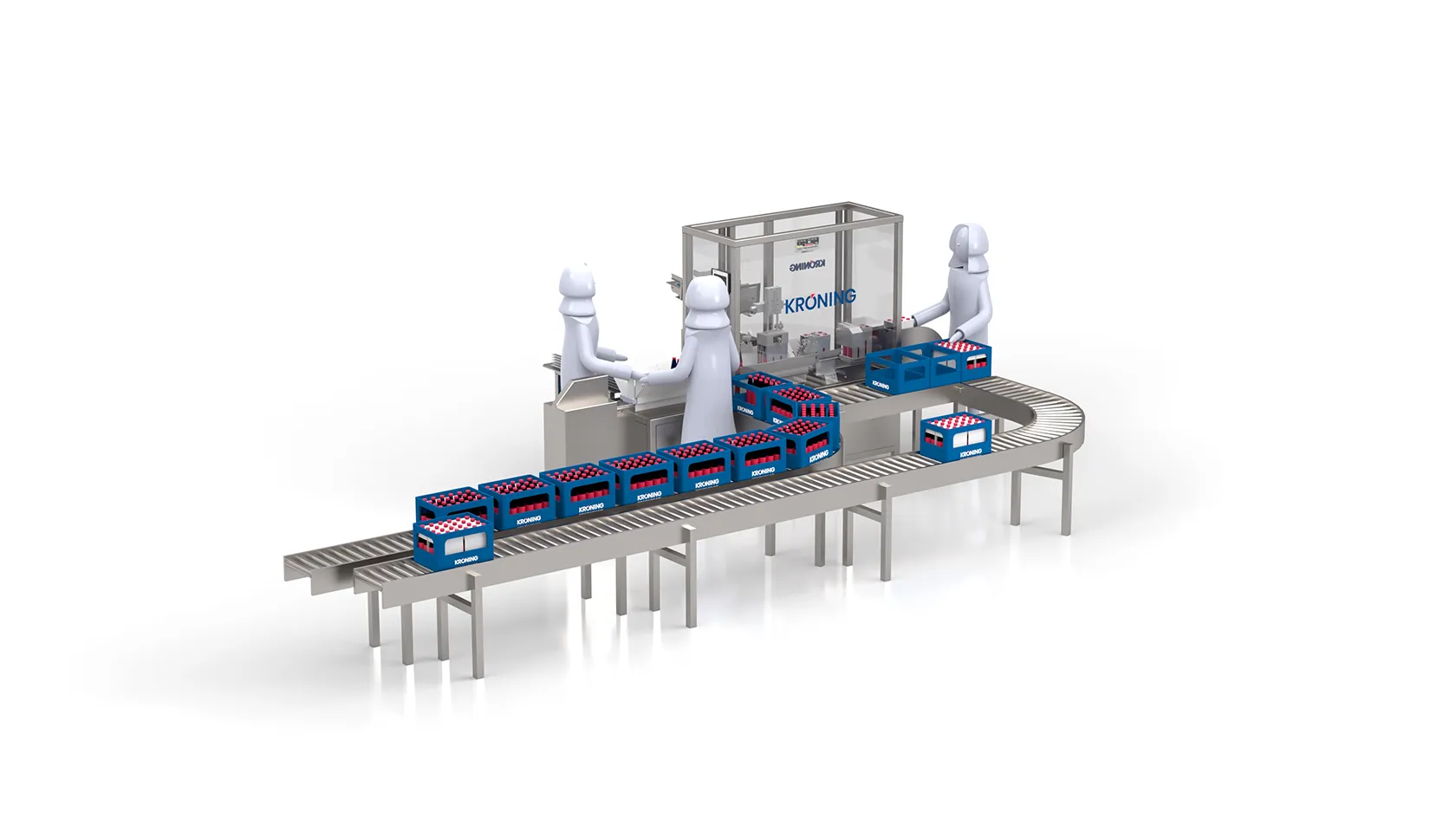

WEHOLine® S

Die richtige Wahl bei mittleren Produktionsvolumen und kleinem Budget.

  • Auffalten der WEHO® Cluster und Einbringen der Flaschen durch einen Bediener
  • Automatisches Aufbringen des WEHO® Clip und Verleimung mit dem Cluster
  • Verpackung fertiger Gebinde in die Kästen durch einen Bediener
  • Bestückung von 10-12 Packs pro Minute
  • 2 – 3 Bediener
WEHOLine® M
Vollautomatische Lösung für hohe Produktionsvolumen
  • Einspurige Zuführung der befüllten Kästen in die Anlage
  • Automatisches Auffalten der WEHO® Cluster für Formate ohne Mittelsteg aus einem Magazin
  • Flaschen werden automatisch aus dem Kasten von oben in die Cluster gestellt
  • Auffalten der Clips und Aufbringen auf die Flaschen
  • Automatische Verleimung von Clip und Cluster
  • Fertige Gebinde werden automatisch zurück in den Kasten gehoben
  • Abtransport des befüllten Kastens aus der Anlage
  • 10 Packs pro Minute
  • vollautomatisch

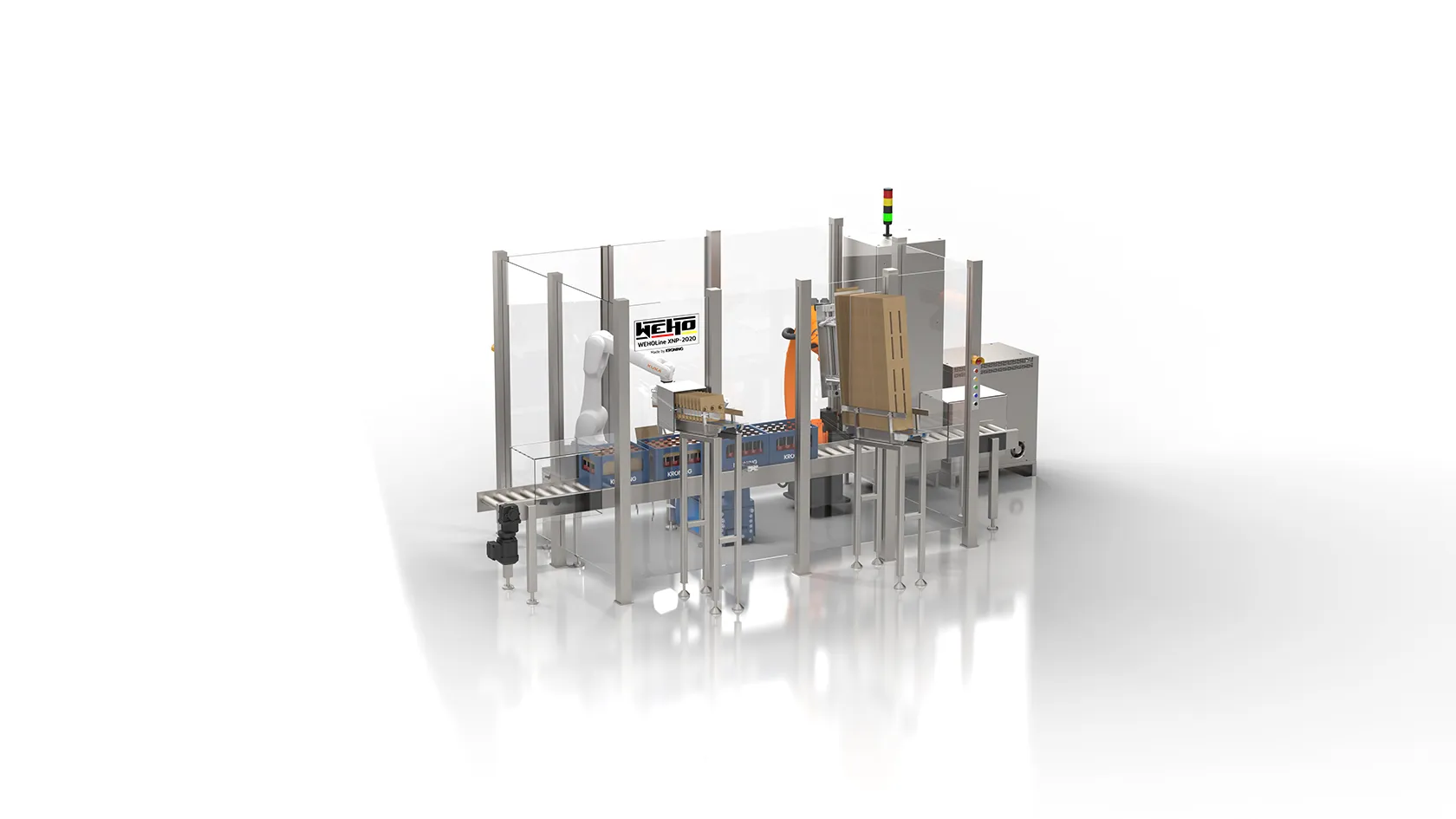

WEHOLine® L

Vollautomatische Lösung mit Skalier- und Modulierbarkeit für große Produktionsvolumen

  • Einspurige Zuführung der Kästen in die Anlage
  • WEHO® Cluster werden auf einer parallel verlaufenden Transportlinie gefaltet
  • Flaschen werden automatisch aus dem Kasten von oben in die Cluster gestellt
  • Leere Kisten werden parallel zur Transportlinie weitergeführt
  • WEHO® Clip wird aufgefaltet und auf die Flaschen aufgesetzt
  • Fertige Gebinde werden automatisch zurück in den Kasten gehoben
  • Abtransport der befüllten Kästen aus der Anlage
  • mindestens 48 Packs pro Minute
  • vollautomatisch
  • Zusatzmodule für Qualitätskontrolle der Kästen und automatisierte Ausbringung möglich
  • Erweiterung zu WEHOVario® mit Mischermodul möglich
  • Frei skalierbar je nach Volumen
WEHOVario®

WEHOVario® automatisiert die Bestückung von Getränkekästen mit gemischten Sixpacks.

  • Bestückung von Mixkästen aus bis zu 3 Getränkesorten in der Vario-Zelle
  • Einspurige Zuführung der Kästen in die Anlage
  • WEHO® Cluster werden auf einer parallel verlaufenden Transportlinie gefaltet
  • Flaschen werden automatisch aus dem Kasten von oben in die Cluster gestellt
  • Leere Kisten werden parallel zur Transportlinie weitergeführt
  • WEHO® Clip wird aufgefaltet und auf die Flaschen aufgesetzt
  • Fertige Gebinde werden automatisch zurück in den Kasten gehoben
  • Abtransport der befüllten Kästen aus der Anlage
  • Mindestens 48 Packs pro Minute vollautomatisch

Verarbeitungsgüter

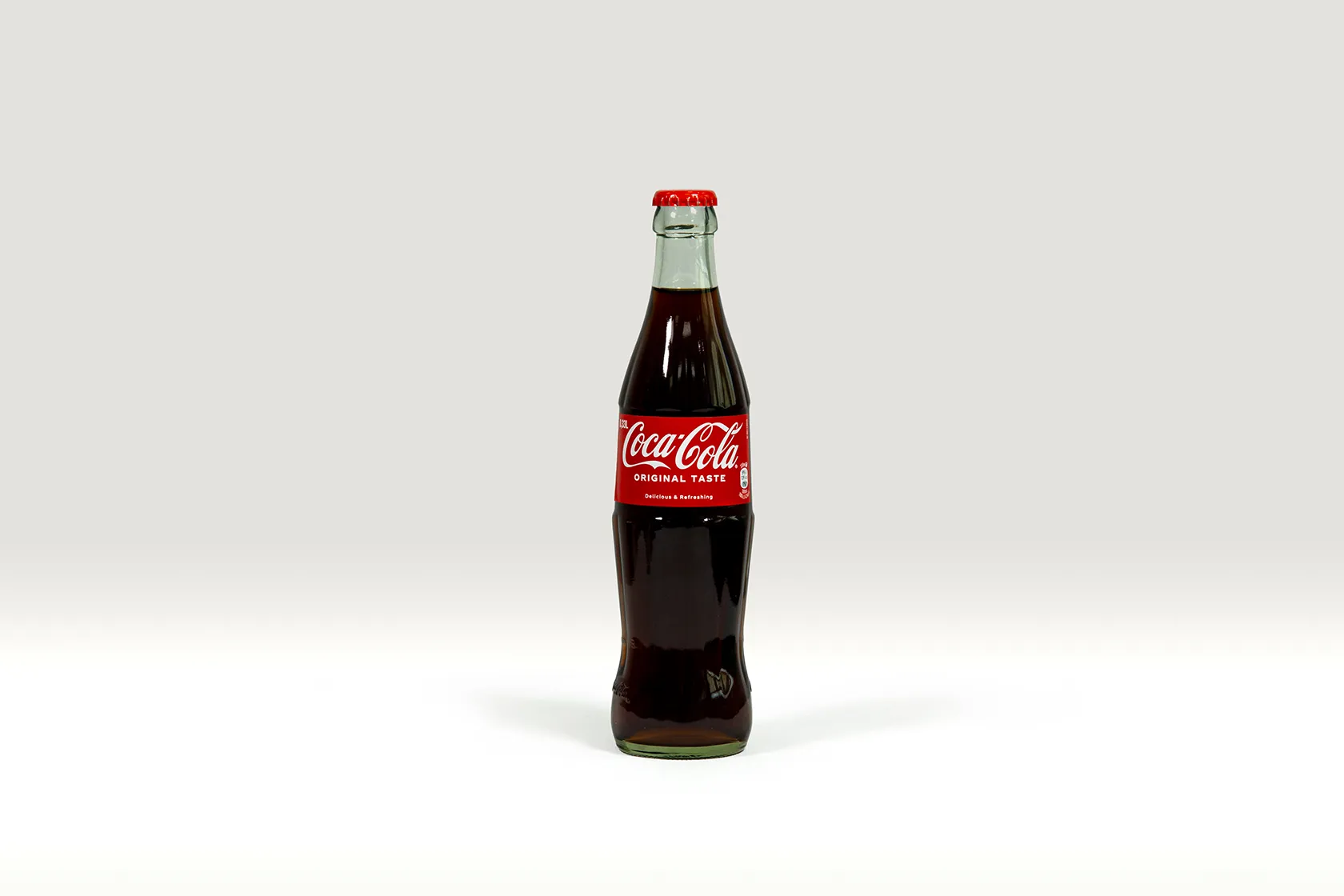

Getränkeflaschen bis zu 288 Flaschen/Minute
Wrap-Around-Karton bis zu 48 Packs/Minute

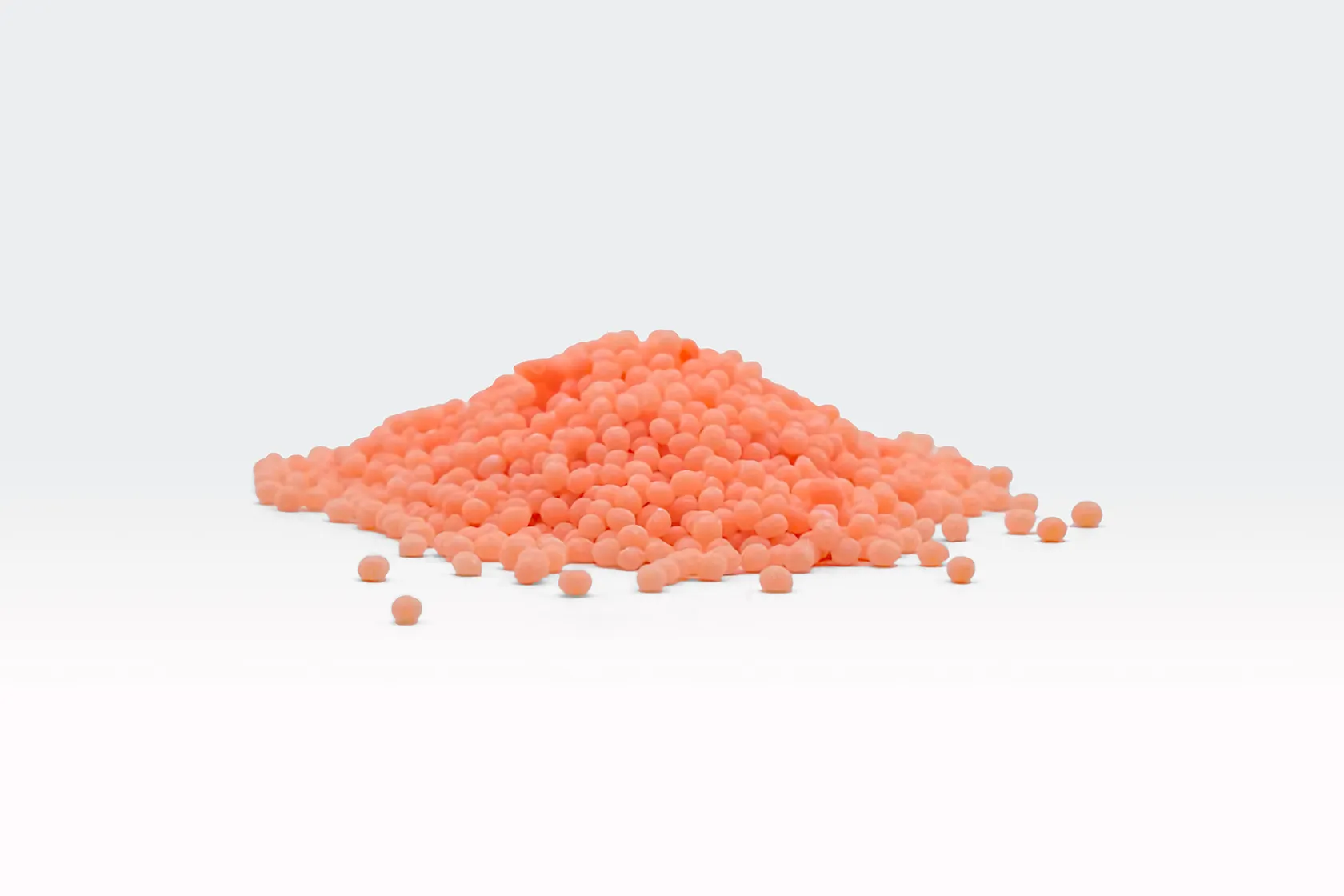

Heißleim-Granulat

Medien

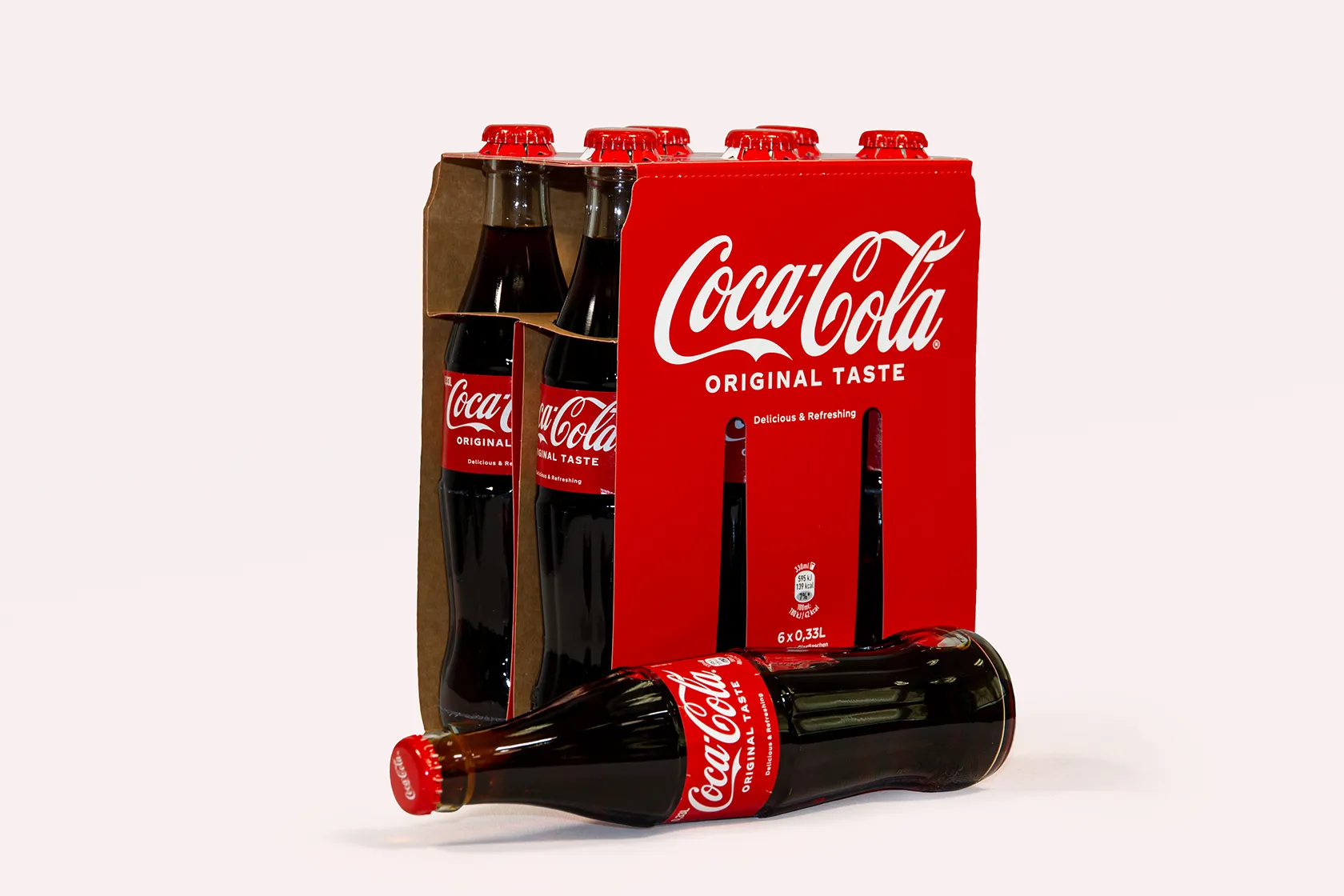

Bei diesem Projekt wurde die Kartonierung von Glasflaschen zu Six-Packs und die anschließende Verpackung in Getränkekisten realisiert.

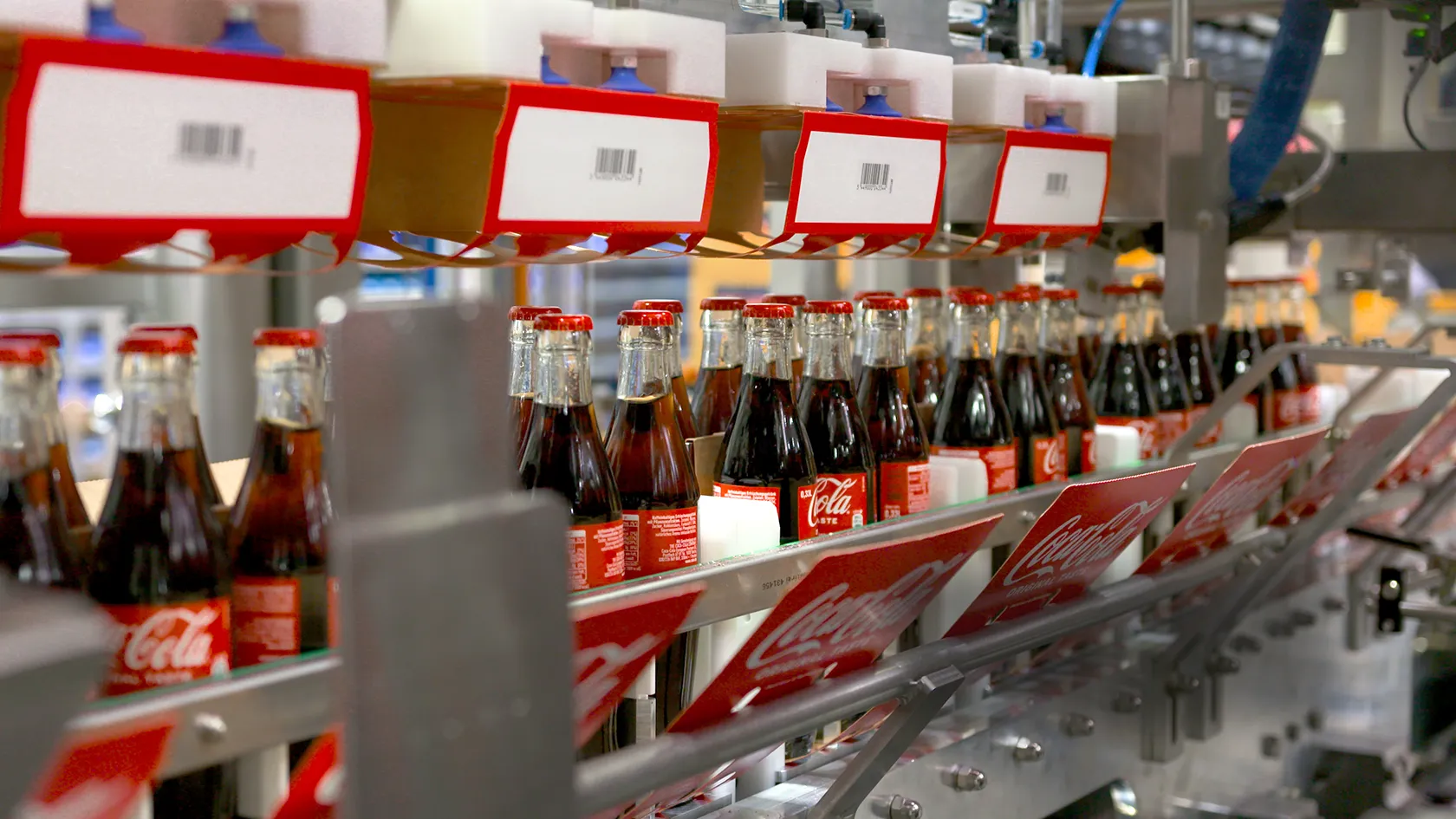

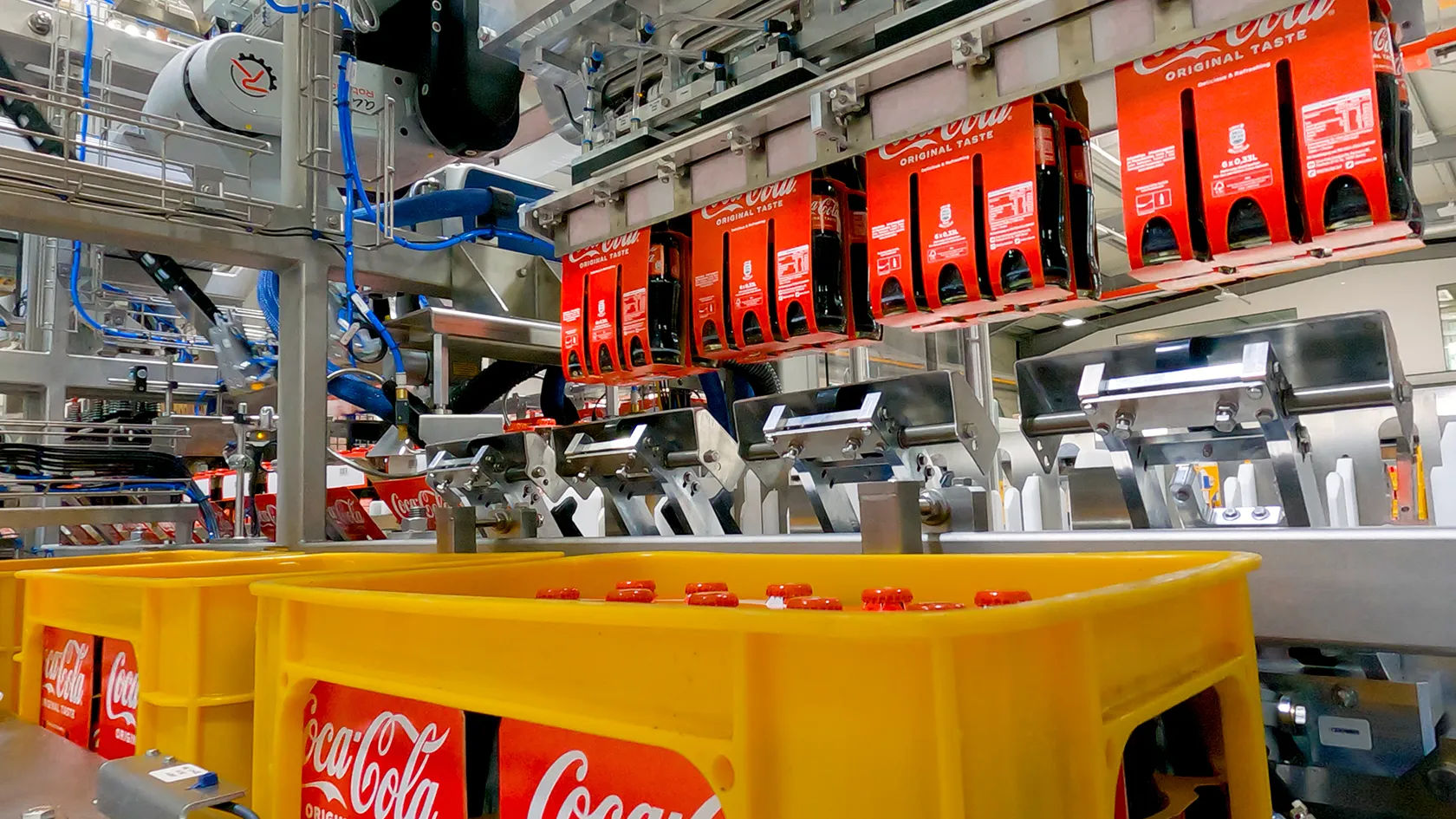

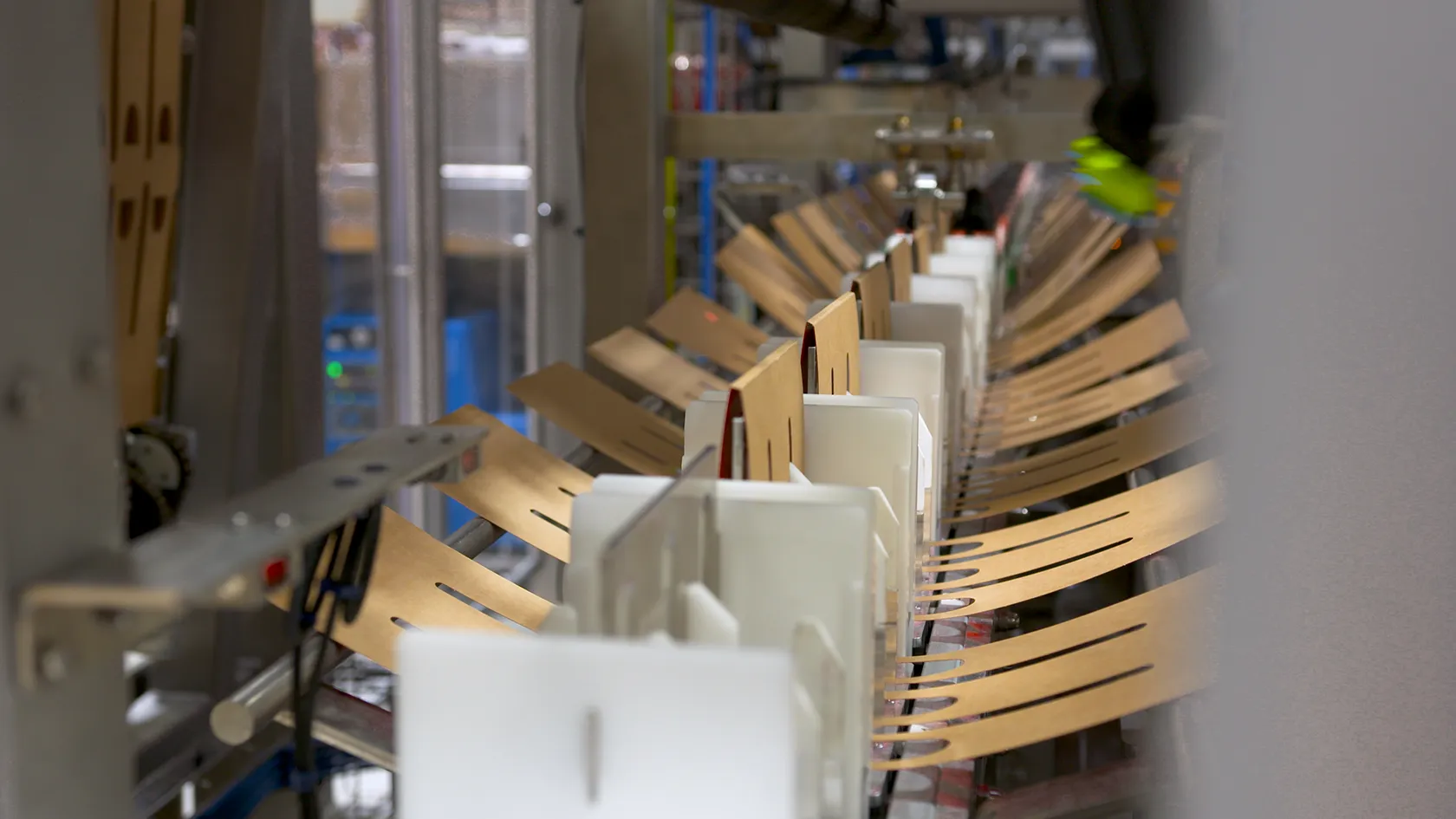

Gefüllte Getränkekästen werden der Anlage einspurig zugeführt. Auf eine parallel verlaufende Transportlinie werden die Zuschnitte des Außenkartons aus einem Magazin aufgefaltet. Anschließend werden je 6 Flaschen aus dem Kasten entnommen und in den Cluster gestellt. Leere Kästen werden neben der Gebindelinie bis zur Wiederbefüllung weitergefahren.

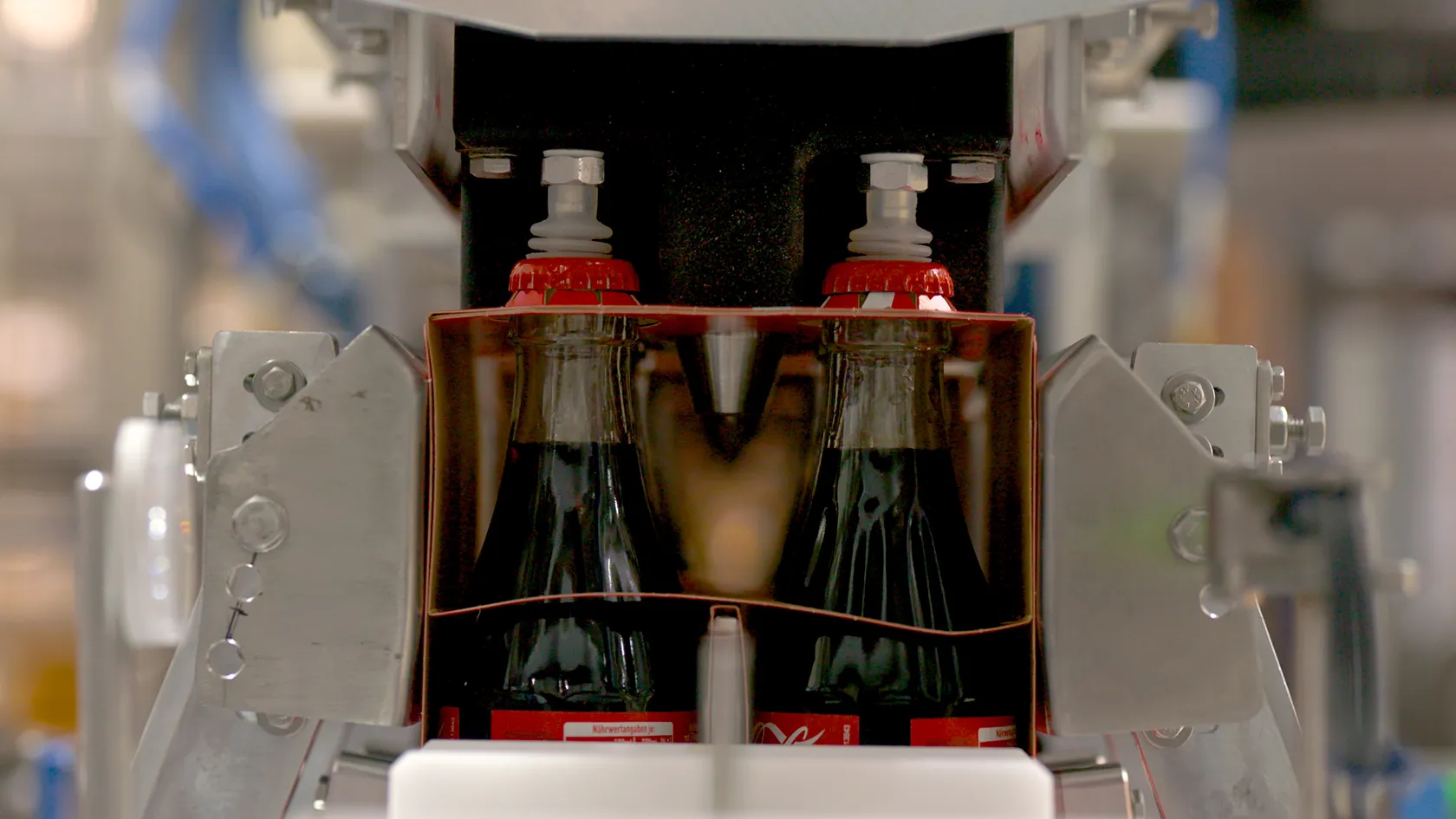

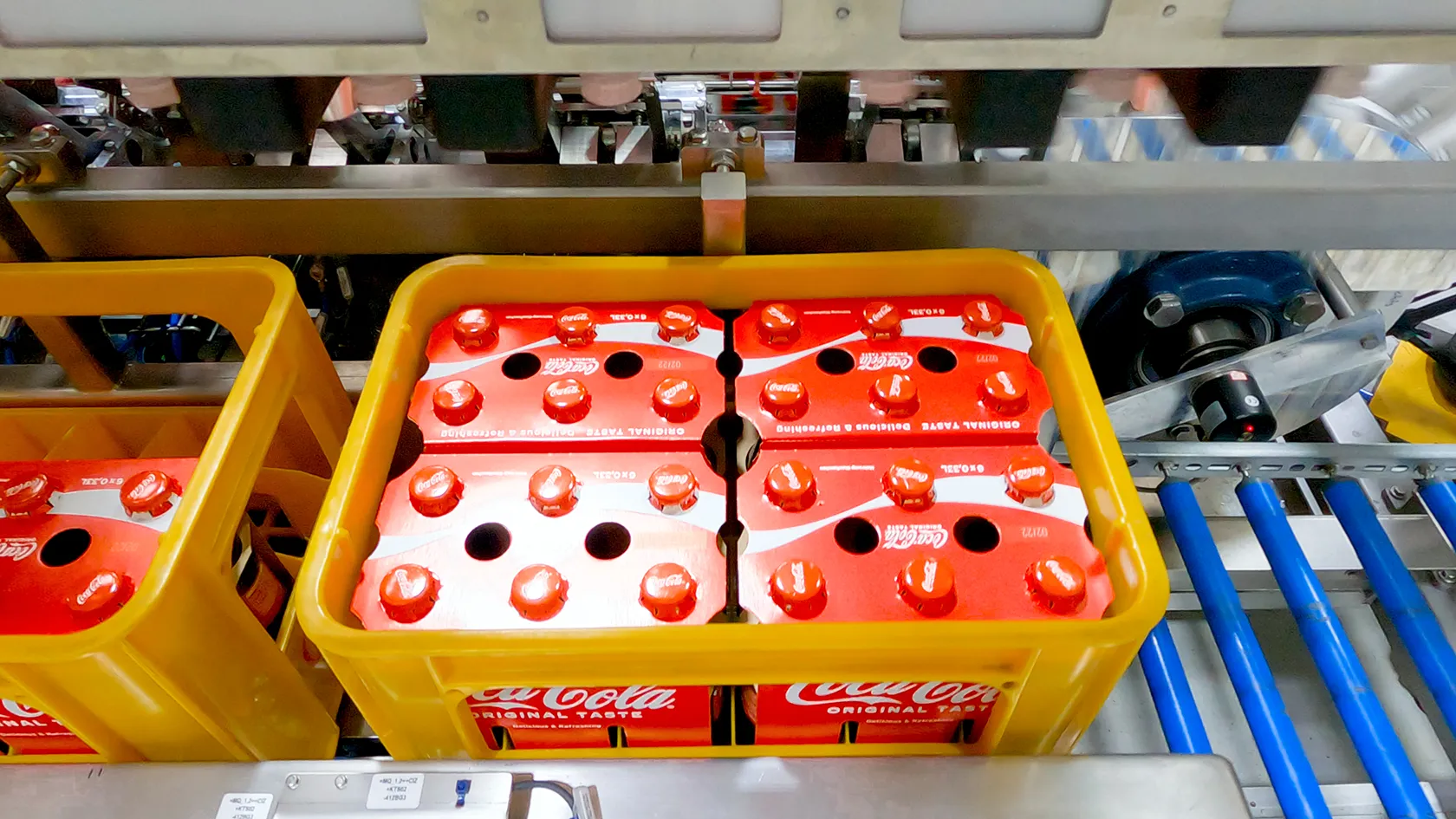

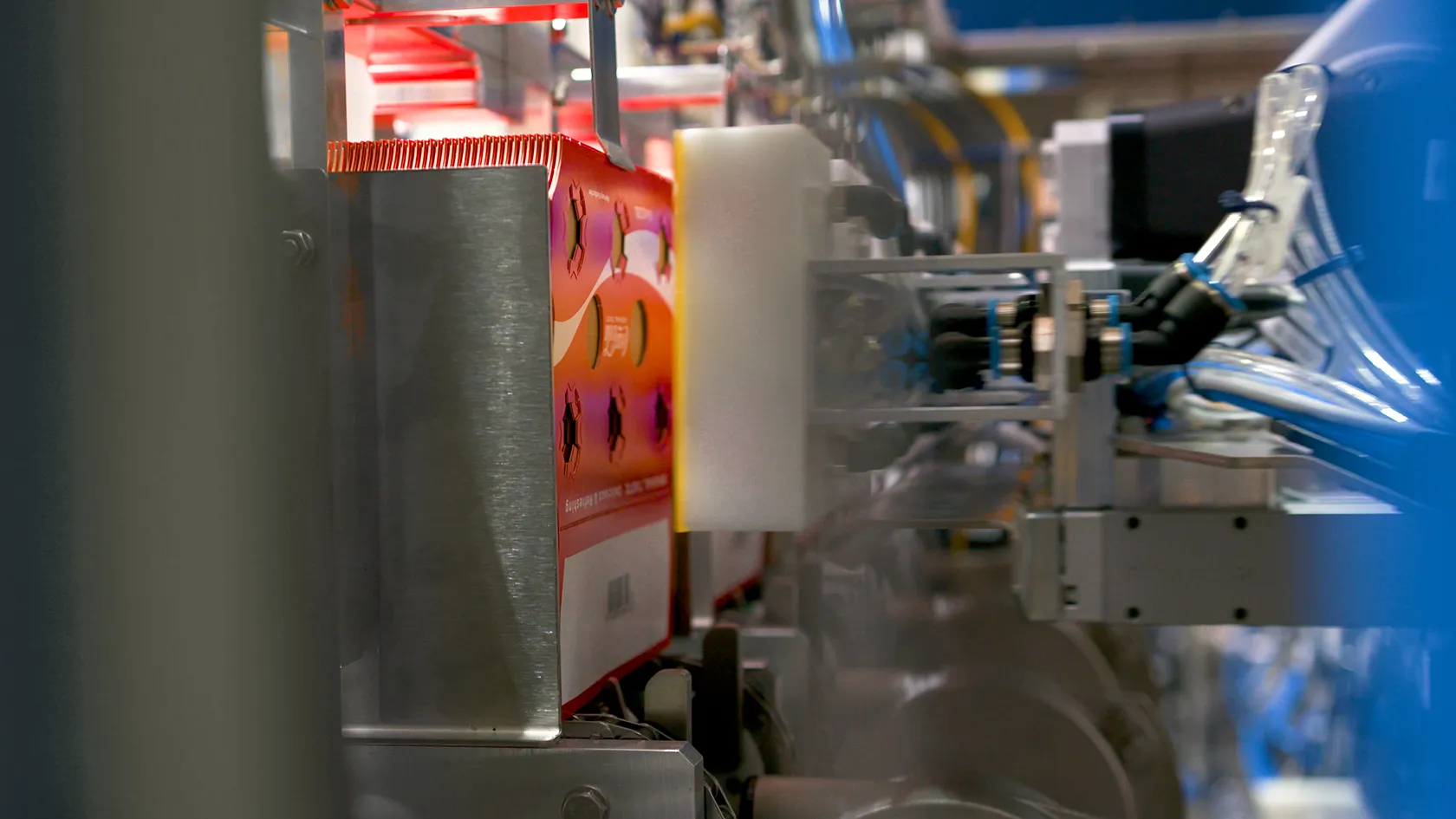

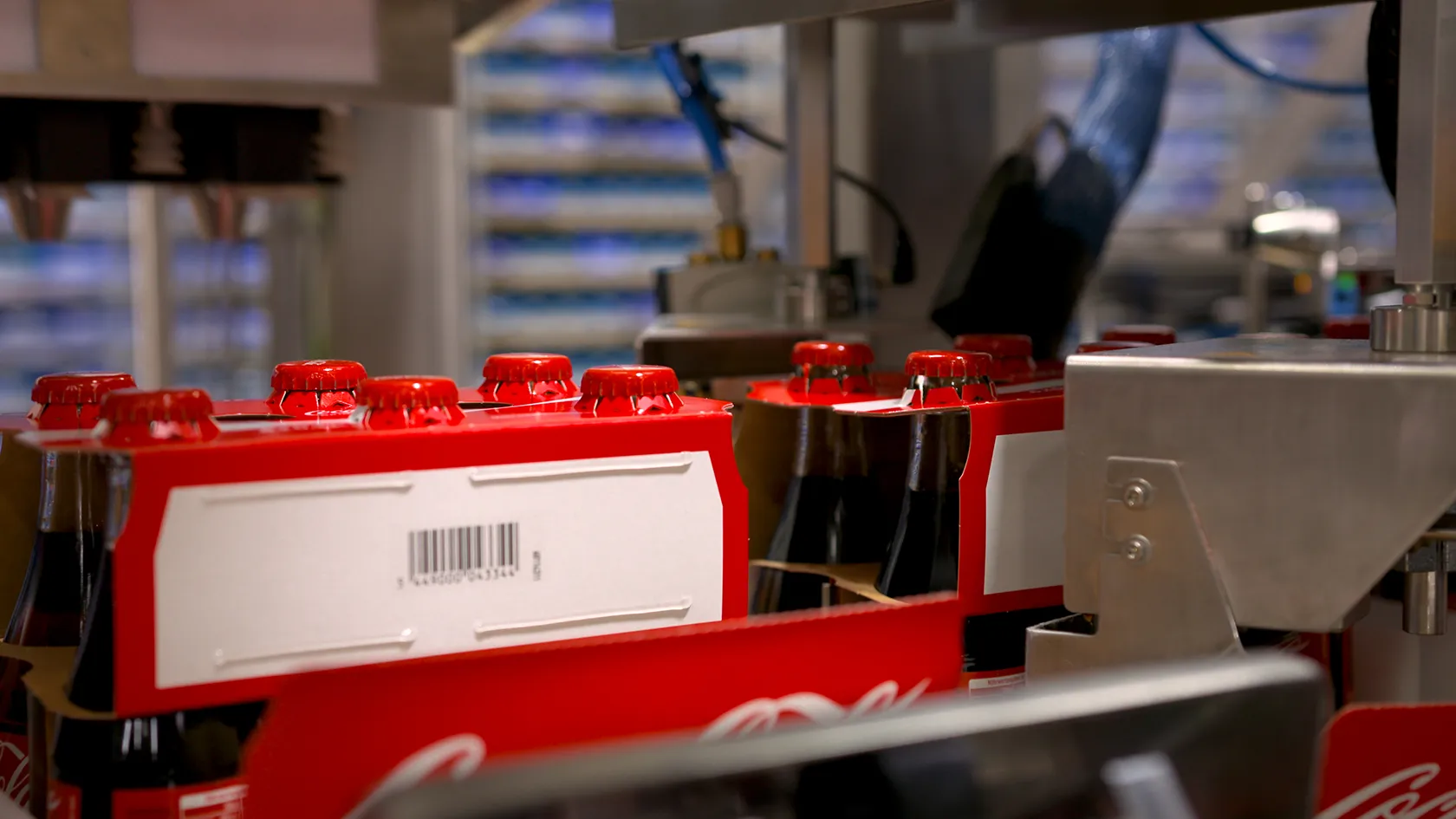

Auf die unverschlossenen Six-Packs werden nun die Karton-Clips aufgesteckt und mit den Außenkartons verklebt. Die fertigen Gebinde werden automatisch zurück in den Kasten gehoben und ausgeschleust.

Zusätzliche Informationen
Branche

Maschinengröße

L
Maschinentyp

,

,

,

,

Werkstoff

Naturstoffe

,

Polymer
Form

Plastisch
Abmessungen

< 300 mm
Hauptfunktion

Bewegen

,

Verpacken
Individualisierung

Unikat
Leistung

< 500/min
Wirkung

abrasiv
